无泄漏：特选机械密封，科学的加工工艺，专业技术的保证，实现了”无泄漏”的追求
        拆装简便：刚性联轴器，花键泵轴设计，且重理相比铸铁泵减轻约50％，操作性更好
        安装便捷：进、出水口在同一水平面，对管路要求降低，且管路使用更可靠，稳定性高
        泵房建筑投资更少：在原来立式多级泵的基础上进行革新，体积小，占地面积小
        避免水质的第二次污染：导流部件、轴等用不锈钢制造，克服了铸铁泵污染严重的缺点，保证了水质的质量
        无锈蚀困扰：CDL不锈钢立式多级管道泵采用不锈钢套筒，更好的适应各种环境，永不生锈
        寿命更长：不锈钢板材冲压、焊接叶轮，重量轻、平衡性好，运行稳定
        维护费用低：采用水润承设计，运行更可靠，无须润滑保养
        高效节能：更优水力模型、光滑的过流部件，大大提高了机械效率

不锈钢立式多级管道泵性能范围

CDL不锈钢立式多级管道泵 产品范围

不锈钢立式多级管道泵 应用范围
        CDL/CDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适应于无腐蚀性液体，CDLF适用于轻度腐        蚀性液体。供水：水厂过滤器与输送、水厂分区送水、主管增压、高层建筑增压。工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。灌溉：农田灌溉、喷灌、滴灌。

不锈钢立式多级管道泵 运行条件
        介质：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
        液体温度：常温型-15°C至+70°C。
        热水型：+70°C至+120°C。
        环境温度：+40°C。
        海拔：1000m。

泵

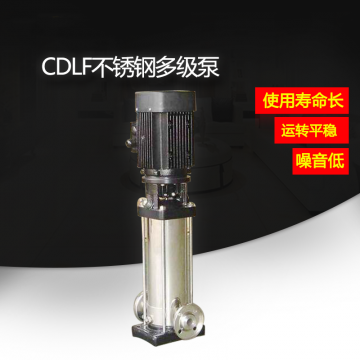

        CDL/CDLF为安装标准电机的非自吸不锈钢立式多级泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可规格需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。

不锈钢立式多级管道泵 电机
        电机为全封闭，风冷式二级标准电机。防护等级：IP55；绝缘等级：F；
        标准电压：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；3×380-415V

不锈钢立式多级管道泵 材料CDL，CDLF2，4

不锈钢立式多级管道泵 材料CDL，CDLF8,16

不锈钢立式多级管道泵 材料CDL，CDLF32

不锈钢立式多级管道泵 进口压力

不锈钢立式多级管道泵 工作压力

不锈钢立式多级管道泵 性能曲线
        所有曲线都基于3×380～415V，电机在恒速2900rpm的测量值。
        曲线容差符合ISO9906，附录A。
        测试采用20°C不含空气的水，运动粘度为1mm2/s。
        泵的使用参照粗曲线的性能范围，以防流量过小产生过热和流量过大使用电机过载等。

不锈钢立式多级管道泵 进口压力NPSH
        如果泵中的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一压力，吸程H [m] 可按下式计算：H＝Pb×10.2－NPSH－Hf－Hv－Hs Pb＝大气压力 [bar] (大气压力可设定为1bar) 在闭式系中，Pb为系统压力[bar]
        NPSH＝净正吸头[m] (可从NPSH曲线上泵可能的流量处读取)
        Hf＝入口的管路损失[m] Hv＝蒸汽压力[m] Hs＝安全余量＝0.5m水头如计算所得H为正值，泵可在吸程H情况下运行。
        如计算所得H为负值，必须有一进口压力H的水头。

不锈钢立式多级管道泵 性能表

二十二、不锈钢立式多级管道泵 尺寸和重量
