型号意义

工作条件

1、 介质温度：-15℃～95℃。

2、可输送清水及理化性质类似于无颗粒、无杂质、不挥发腐蚀性介质，如介质带有细小颗粒的请在订货时予以说明。

3、周围环境的温度应低于40℃，相对湿度低于95%。

4、系统工作压力不大于2.5MPa。

结构图及材料表

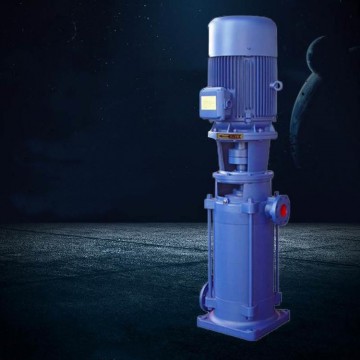

  DL、DLR型泵系立式单吸多级分段式离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。DL、DLR立式多级泵主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的流量范围为4.9~200m3/h，扬程范围为22~239m，配套功率范围为1.5~160KW，口径范围为ф40~ф150mm。

DL、DLR 立式多级泵 产品用途
        DL、DLR 系列立式多级离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。 DL 型介质使用温度不超过 80oC，DLR 型介质使用温度不超过120oC

DL、DLR立式多级泵 产品特点
        DL、DLR立式多级泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合泵脚中心，因而增强了泵的运行稳定性和使用寿命。
        DL、DLR立式多级泵吸入口和吐出口均为水平方向，简化了管路的连接。
        可根据需要，吸入口和吐出口可安装成同方向或 90o、180o、270o 几个不同方向以满足不同的连接场合。
        泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
        电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。
        DL、DLR立式多级泵转子具有较小的绕度，且所选用的为4级电机，因此运行平稳、振动小、噪声低、使用寿命长。

   DL 型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，泵由定子和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等部件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分轴向力由角接触球轴承来承受。进水段、中段、和出水段的结合面用纸垫通过拉紧达到密封。轴封采用填料或机械密封，用户可根据需要选择。 泵旋转方向从驱动端向下看为逆时针方向转动。
