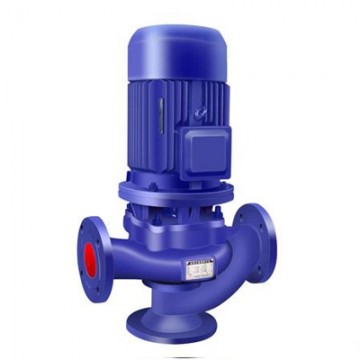

GW系列管道式无堵塞排污泵

GW型立式管道排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

产品样本下载潜水排污泵实物图产品小样图

上一个：[JYWQ自动搅匀排污泵] 下一个：[YW液下排污泵]

产品详情

1.　泵为立式单吸单级离心排泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。
2.　泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定，
3.　采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
4.　设计合理，配套电机合理，效率高，节能效果显着。
5.　机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
6.　水力性能先进，整机效率高，运转噪音低。
7.　在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
8.　在使用扬程范围内使用，保证电机无过载。
GW系列管道式无堵塞排污泵结构说明
GW型系列无堵塞单级管道排污泵系进出口在同一水平线上，且规格相同，立式结构，占地面积小，电机与泵同轴，设有安装底盘，便于安装稳固，叶轮采用单（双）流道，具有良好的通过性能。

二、GW系列管道式无堵塞排污泵 型号意义
  例如：40QW(WQ)、YW、LW、GWP15-30-2.2
  40-排出口径(mm)
  QW(WQ)-潜水式无堵塞排污泵
  YW-液下式无堵塞排污泵
  LW-直立式无堵塞排污泵
  GW-管道式无堵塞排污泵
  P-不锈钢（P）、坊爆（B）
  15-流量(m3/h)
  30-扬程(m)

三、GW系列管道式无堵塞排污泵 性能参数表

QW/WQ、YW、LW、GW主要性能参数表
型号	口径	流量	扬程	转速	功率
25-8-22-1.1	25	8	22	2825	1.1
32-12-15-1.1	32	12	15	2825	1.1
40-15-15-1.5	40	15	15	2840	1.5
40-15-30-2.2	40	15	30	2840	2.2
50-20-7-0.75	50	20	7	1390	0.75
50-10-10-0.75	50	10	10	1390	0.75
50-20-15-1.5	50	20	15	2840	1.5
50-15-25-2.2	50	15	25	2840	2.2
50-18-30-3	50	18	30	2880	3
50-25-32-5.5	50	25	32	2900	5.5
50-20-40-7.5	50	20	40	2900	7.5
65-25-15-2.2	65	25	15	2840	2.2
65-37-13-3	65	37	13	2880	3
65-25-30-4	65	25	30	2890	4
60-30-40-7.5	65	30	40	2900	7.5
65-35-50-11	65	35	50	2930	11
65-35-60-15	65	35	60	2930	15
80-40-7-2.2	80	40	7	1420	2.2
80-43-13-3	80	43	13	2880	3
80-40-15-4	80	40	15	2890	4
80-65-25-7.5	80	65	25	2900	7.5
100-80-10-4	100	80	10	1440	4
100-110-10-5.5	100	110	10	1440	5.5
100-100-15-7.5	100	100	15	1440	7.5
100-85-20-7.5	100	85	20	1440	7.5
100-100-25-11	100	100	25	1460	11
100-100-30-15	100	100	30	1460	15
100-100-35-18.5	100	100	35	1470	18.5
125-130-15-11	125	130	15	1460	11
125-130-20-15	125	130	20	1460	15
150-145-9-7.35	150	145	9	1440	7.35
150-180-15-15	150	180	15	1460	15
150-180-20-18.5	150	180	20	1470	18.5
150-180-25-22	150	180	25	1470	22
150-130-30-22	150	130	30	1470	22
150-180-30-30	150	180	30	1470	30
150-200-30-37	150	200	30	1480	37
200-300-7-11	200	300	7	970	11
200-250-11-15	200	250	11	970	15
200-400-10-22	200	400	10	1470	22
200-400-13-30	200	400	13	1470	30
200-250-15-18.5	200	250	15	1470	18.5
200-300-15-22	200	300	15	1470	22
200-350-22-30	200	250	22	1470	30
200-350-25-37	200	350	25	1480	37
200-400-30-45	200	400	30	1480	45
200-350-40-75	200	350	40	980	75
250-600-9-30	250	600	9	980	30
250-600-12-37	250	600	12	1480	37
250-600-15-45	250	600	15	1480	45
250-600-20-55	250	600	20	1480	55
250-600-25-75	250	600	25	1480	75
250-800-12-45	250	800	12	1480	45
300-500-15-45	300	500	15	980	45
300-800-15-55	300	800	15	980	55
300-600-20-55	300	600	20	680	55
300-800-20-75	300	800	20	980	75
300-950-20-90	300	950	20	980	90
300-1000-25-110	300	1000	25	980	110
350-1100-10-55	350	1100	10	980	55
350-1500-15-90	350	1500	15	980	90
350-1200-18-90	350	1200	18	980	90
350-1100-28-132	350	1100	28	740	132
350-1000-36-160	350	1000	36	740	160
400-1500-10-75	400	1500	10	980	75
400-2000-15-132	400	2000	15	740	132
400-1700-22-160	400	1700	22	740	160
400-1500-26-160	400	1500	26	740	160
400-1700-30-200	400	1700	30	740	200
400-1800-32-250	400	1800	32	740	250
400-1760-7.5-55	400	1760	7.5	540	55
